商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号Q641F-16P
- 材质不锈钢
- 驱动方式气动
- 连接形式法兰
- 压力环境常压
- 外形尺寸15-300mm
- 适用介质其他
- 加工定制否
- 标准国标
- 流动方向双向
- 外形大型
- 类型(通道位置)直通式
- 公称通径15-300mm
- 产地温州市龙湾区
- 货号ODQ641F--16P
- 3C阀门类别工业
- 工作温度常温
- 作用对象锅炉
- 是否跨境货源否
- 厂家欧电集团
产品简介：

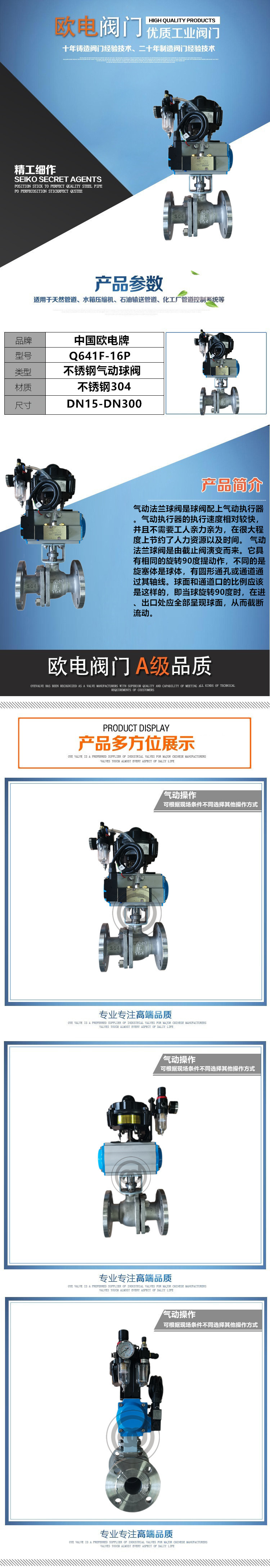

产品详情：气动法兰球阀
气动法兰球阀英文（Pneumaticvalve）只需与空气旋转90度，即可紧密关闭小扭矩。阀的内腔完全相等，提供了一条直的流道，对一般而言认为球阀zui适合直接打开和关闭，但是最近的发展是设计了球阀来节流和控制流量。球阀的主要特性是结构连贯，操作简单保养和维护，适用于水，溶剂，酸和天然气等一般工作介质，也适用于氧气，过氧化氢，甲烷和乙烯wait等严苛工作条件的介质。总体或组合。
实际上效用
气动法兰球阀阀门的工作原理是使阀门通畅或通过旋转阀门而被阻塞。气动球阀开关轻盈，精致，可制成大直径，密封可靠，结构简单，维护方便，密封面和球面时常是封闭的，不易被介质侵蚀，广泛用于各个行业。气动法兰球阀主要用于管道中以切断速度，分配和变动流量介质的方向。气动球阀是近年来已广泛使用的新型阀门。它兼具以下优点：1.流体阻力小，阻力系数相等相同尺寸的管段；2。结构简单，体积小，重量轻3。紧密可靠。目前，球阀的密封面材料已广泛用于塑料中，具不错的密封性能，已广泛用于真空系统中。4。操作方便，启闭快速，从全开到全关只需旋转90°，方便远程控制。5。维修方便，气动球阀结构简单，密封圈一般可动，拆装方便6。当完全打开或完全关闭时，球和阀座的密封面与介质隔绝。当介质通过时，不会引起阀密封面的腐蚀7。自幼直径到几毫米，到几米，从高真空到高压，应用范围十分广泛。气动三片式球阀已广泛应用于原油，化工，发电，造纸，原子能，航空，火箭等机构，以及人们的日常生活。
根据结构
1.浮动气动球球阀不锈钢气动球阀的范围是浮动的。在中等压力的作用下，球体会产生一定的位移，并紧紧地压在出口端的密封面上，以确保出口端被密封。浮动不锈钢气动球阀结构简单，密封性能好。，但承载工作介质的球体的载荷全部传送到出口密封圈，因此有必要考虑密封圈材料是不是能承受球体介质的工作载荷。这种结构广泛用于中低档压力球阀。
2.固定球气动球阀不锈钢气动球阀的球体是固定的，在被按下后不会移动。固定球阀配有浮动阀座。承受了介质的压力后，阀座将移动，从而将密封圈紧紧地压在球体上以确保密封。滚珠轴承一般而言安装在球的上下轴上，操作扭矩小，适用于高为了减少气动球阀的工作扭矩并提高密封的可靠性，近年来出现了油封球阀。在密封面之间流入特别的润滑油以形成油膜，从而加强密封性能并下降工作扭矩，更适合于高压和大直径球阀。
第三，弹性球气动球阀气动球阀球是有弹性的，球和阀座密封圈是金属材料制成的，密封的比压很大。介质本身的压力不能满足密封要求，须要强加外力。该阀适用于高温高压介质。
弹性球是在球内壁的下端开一个弹性凹槽以获取弹性，关闭通道时，请使用阀杆的楔形头使球膨胀并按下阀座以密封在旋转球体之前松开楔形头，球体将回复其原始形状，从而使球体与阀座之间的空隙变小，从而可以减小密封面的摩擦力和工作扭矩。
气动球阀根据其通道位置可分为直通型，三通型和直角型。后两个球阀用于分配介质和变动介质的流向。
手册
折叠范围和组成
适用范围：本手册适用于两边连接法兰的电动（或气动）球阀。
组成：它由电动（或气动）执行器（20）和球阀主体部分组成，该球阀主体部分通过支架（18）和连接轴（17）连接。
折叠使用限制
温度和压力极限
l铭牌上显示了在zui小工作温度下球阀的允许工作压力。
l使用PTFE或RTFE阀座和密封件，工作温度应在-290c至2000c之间。其他类别的阀座和密封件的工作温度应由KI厂检验。
l阀门的公称压力等级（pn）可以指示阀门在常温条件下的工作压力（例如：pn4.0，表示工作温度为40Bar（4.0mpa）是-290c〜380c）。
l有关电子或气动执行机构的注意事项，请参见其相应的手册。
折叠安装
1）。取下法兰两侧的保护盖，并在阀门完全打开的状况下开展冲洗和整洁。
2）。整个机械应在安装前根据规定的信号（电动或气动）展开测试（以防范振动影响运输所致的性能），然后在线安装（根据电动执行器电路图接线）。
3）在打算与管道连接之前，冲洗并扫除管道中残存的杂质（这些物质可能会损坏阀座和球）。
4）在安装过程中，请勿将阀门的执行部门部分用作提升点，以免损坏执行部门和附件。
5）这种阀门应沿管道的水准或垂直方向安装。
6）。安装点附近的管道不应下垂或承受外力。管道支架或支架可用于扫除管道错误。
7）与管道连接后，请以规定的扭矩将法兰连接螺栓交叉锁定。
4.操作与使用
1）。在操作之前，请确保已冲洗管道和阀门。
2）阀门的操作根据执行器的输入信号驱动阀杆完成旋转：正向旋转1/4圈（900）时阀关闭;反向旋转1/4圈时阀关闭（900），阀门打开。
3）当执行器的方向指示箭头与管道平行时，阀门打开；当指示箭头垂直于管道时，阀门关闭。
服务
较长的使用寿命和免维护时间取决以下因素：正常工作条件，维持和谐的温度/压力比以及合理的腐蚀数据
气动法兰球阀的分类和特点
o型球阀使用浮动结构，球芯精细铸造，表面镀硬铬，阀座由气动球阀加强材料制成，@@@@@@@@@@@@流道口与管径相同，流量极小，流阻极小，关闭时无泄漏，一般用作开关阀，特别适用于高粘度，纤维涵盖颗粒状介质；v形球阀使用固定结构，在球芯上开有v形切口，可实现比例调节，流量特点类似相等。
根据处理装置的不同，可以选项气动或电动执行部门分别形成气动球阀和电动球阀。为了实现气动球阀的比例调节，需阀门定位器，而电动球阀则需开展比例调节须选电子式电动执行机构或伺服放大器等。
从材料上看，可分为：碳钢球阀，不锈钢304球阀，316球阀和铜球阀
在应用方面，可分为：高压球阀和低压球阀
高压气动球阀：主要用于原油，天然气，液压油，工程机器等行业
低压气动球阀：主要用于非腐蚀性管道，例如水！
