商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号Q641F-16C
- 材质碳钢
- 驱动方式气动
- 连接形式法兰
- 压力环境常压
- 工作温度区间0~150°
- 零部件及配件气缸
- 适用介质水、蒸汽、油品等
- 外形大型
- 流动方向双向
- 类型(通道位置)直通式
- 工作温度常温
- 公称通径15-300mm
- 规格DN15-DN300
- 产地温州市龙湾区
- 厂家欧电集团
产品简介：

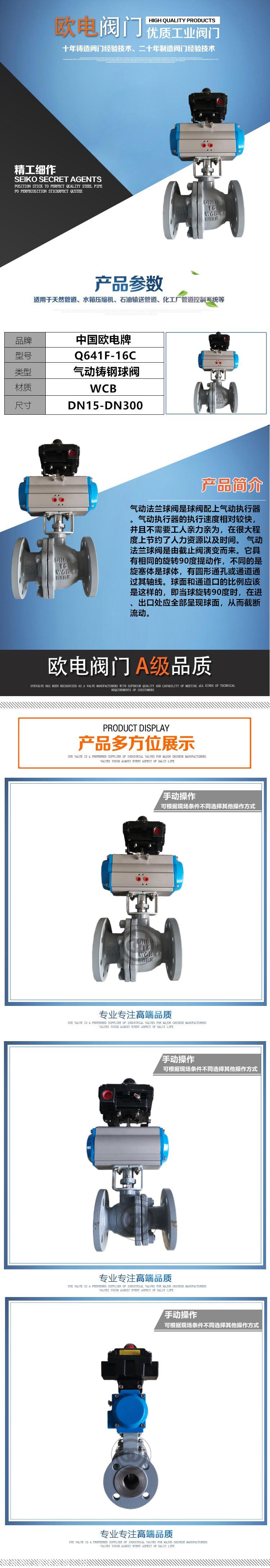

产品详情：铸钢气动球阀
气动法兰球阀产品介绍：
Q641F气动法兰球阀只需在空气中旋转90度即可关闭很小的扭矩，阀的内腔全然等于，提供了一条直通的流道，对介质的阻力很小，一般而言认为球阀最适当直接打开和关闭，但是最近的发展设计了球阀以节流和控制流量。球阀的主要特色是其构造连贯，容易操作和维护，适合于一般工作诸如水，溶剂，酸和天然气等介质，也适用于严苛工作条件的介质，例如氧气，过氧化氢，甲烷和乙烯wait.the球阀阀体可以集成或组合采用。
气动法兰球阀工作原理：
气动法兰球阀是gt型，at型气动活塞缸和90°旋转球阀的直接组合，当球旋转90度时，其进口和出口处应显示球形表面，以切断流量，否则会显示一个通孔，以容许介质通过。全直径圆球的内腔提供了一条直通的流动通道，对介质的阻力很小。气动执行器迅速旋转90度可以使球阀关闭瞬间紧密连接，执行器和阀体之间的直接连接缩减了故障的可能。法兰所连接的管道可以维持不错的密封性能，便于维护和更换，并且便于管道封闭。
气动法兰球阀产品特征：
1.齿轮双活塞，输出扭矩大，体积小。
2.气缸由铝金材质制成，重量轻，外形美观。
3.可以在顶部和底部安装手动操作部门。
4.机架式连接可以调节打开视角和额定流量。
5.执行器可以装备电信号反馈指令和各种附件，以实现自动操作（可选防爆）。
6.IS05211标准连接为产品安装和更换提供了简便。
7.两边调节的连接螺钉可使标准产品在0°和90°时有着±4°的可调节范围。保证与阀的同步精度。
气动法兰球阀执行器
1.齿轮式双活塞，输出扭矩大，体积小。
2.气缸由铝金材质制成，重量轻，外形美观。
3.可以在顶部和底部安装手动操作部门。
4.机架式连接可以调节打开出发点和额定流量。
5.执行器可以装设电信号反馈指令和各种附件，以实现自动操作。
6.IS05211标准连接为产品安装和更换提供了便捷。
7.两边调节的连接螺钉可使标准产品在0°和90°时具备±4°的可调节范围。保证与阀的同步精度。
气动法兰球阀附件选择
☆可以根据不同的控制和要求选项以下附件：
☆切断附件：单电磁阀，双电磁阀@@@。
☆可调配件：电气定位器，气动定位器，电气转换器。
☆气源处理配件：空气滤清器减压阀，气源处理三联件。
☆手动机制：HVSD手操机构
气动法兰球阀执行标准
☆设计与制造：GB12237-89，API608，API6D，JPI7S-48，BS5351，DIN3357。
☆法兰大小：JB/T74〜90（jb74〜90），GB9112〜9131，HGJ44〜76，SH3406，ANSIb16.5，JISB2212〜2214，NFE29-211，DIN2543。
☆构造尺寸：GB12221-89，ANSI B16.10，JISB2002，NFE29-305，DIN3202。
☆检查主要测试：jb/t9092，API598。
