商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号DD73W-16P
- 材质不锈钢
- 驱动方式手动
- 连接形式对夹
- 压力环境常压
- 工作温度区间0~-196°
- 外形尺寸50-1000mm
- 适用介质液氮、液化天然气等
- 外形大型
- 形态蝶式
- 流动方向单向
- 公称通径50-1000mm
- 工作温度低温
- 口径50-1000
- 产地温州市龙湾区
- 零部件及配件手轮
- 是否跨境货源否
- 厂家欧电集团
产品简介：

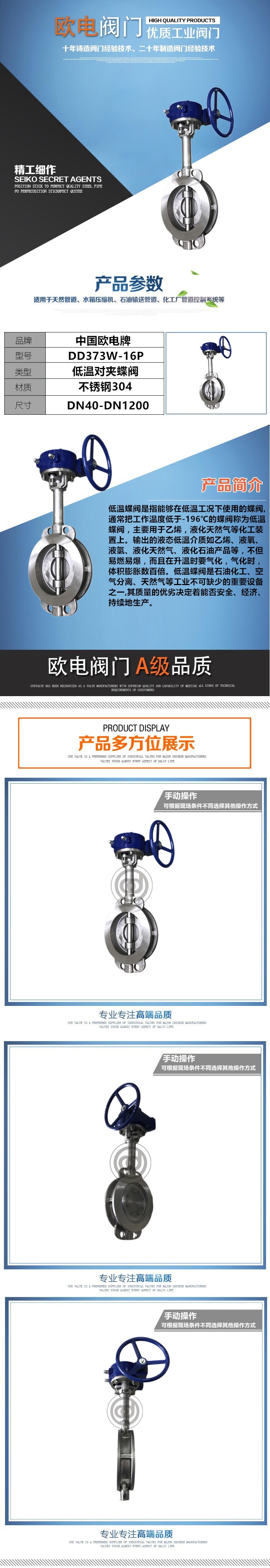

产品详情：低温对夹式蝶阀
1.低温对夹式蝶阀的密封性能要求：
低温阀泄漏的主要原因有两个，其一是内部泄漏。另一个是外部泄漏。
1）阀门产生内部泄漏
主要原因是密封对在低温下会变形。
当介质温度降低到材料的相变时，体积会发生变化，并且具有高研磨精度的密封表面会变形和变形，从而导致低温密封性差。DN250阀门。介质为液氮（-196℃）蝶板材料为1cr18Ni9Ti（未经低温处置）。我们发现，密封面翘曲变形达到约0.12mm，这是导致内部泄漏的主要原因。
新开发的蝶阀由平密封改成锥密封，阀座为斜圆锥形的椭圆形密封面，形成一个密封对，并与嵌入蝶板的圆形弹性密封圈成一体，该密封圈可以在阀体中径向浮动蝶板槽。当阀关闭时，弹性密封环首先接触椭圆形密封面的短轴。当阀杆旋转时，密封环日趋向内推，逼迫弹性环再度接触斜锥表面的长轴。弹性密封圈与椭圆形密封面全然接触，其密封是通过弹性圈的变形来实现的。
因此，当阀体或蝶板在低温下变形时，它会被弹性密封环吸收和补偿，不会发生泄漏和卡塞;当阀开启时，这种弹性变形会马上消亡，并且有启闭过程中基本无相对摩擦，采用寿命长。
2）阀门泄漏。
一种是在阀门和管道使用法兰连接方式时，由于连接垫片，连接螺栓和连接部件在低温下收缩不同步而发生泄漏，因此我们更动了阀体与从法兰连接到焊接结构的管道，以避免低温泄漏。
第二个是阀杆和填料的泄漏。一般而言，大多数阀都以F4填入，因为它具有不错的自滑性能，低摩擦系数（钢的摩擦系数f=0.05〜0.1）和奇特的化学稳定性，因此被普遍采用。
但是，F4也有弱点。首先，冷流趋向大；其次，线性膨胀系数大，导致低温下的冷缩，导致泄漏，在阀杆上冰冻，并导致阀无法开启。为此开发了低温蝶阀目的使用自收缩密封结构，即运用F4大膨胀系数的属性，并通过预留的空隙达到在室温和低温下密封的目的。
2.阀体和阀杆衬套的设计要求
1）低温阀的阀壳结构形状。
正确的材料选择对阀门的正常可靠运行具有举足轻重含义。与截止阀和闸阀相比之下，蝶阀的结构特性不仅避免了因不规范形状引起的变形，@@不均匀性，冷缩低温和温度应力，还由于蝶阀的大小小和阀体的形状左右两边基本相同，所以热容量小；预冷消耗也小；形状准则，便于阀门维持低温措施。
2）阀杆衬套的选择。
根据用户的反馈，某些低温阀处于运行状况，阀的旋转部件发粘，有时会发生卡死现象。主要原因是：配套材料选择不合理，预留的冷隙太小，加工精度高。
在开发低温阀时，已采取了一系列措施来防范上述现象的发生，例如：我们为阀的上下衬套选择了摩擦系数低且具有自润滑性能的SF-1型复合轴承金属密封蝶阀具有某些平常阀所并未的特点，特别是流阻小，密封可靠，启闭快，采用寿命长等
