商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号U41S-16P
- 材质不锈钢
- 驱动方式手动
- 连接形式法兰
- 压力环境常压
- 工作温度区间0~280°
- 外形尺寸15-300mm
- 适用介质水、蒸汽、油品等
- 流动方向双向
- 类型(通道位置)直通式
- 加工定制否
- 公称通径15-300mm
- 产地温州市龙湾区
- 厂家欧电集团
产品简介：

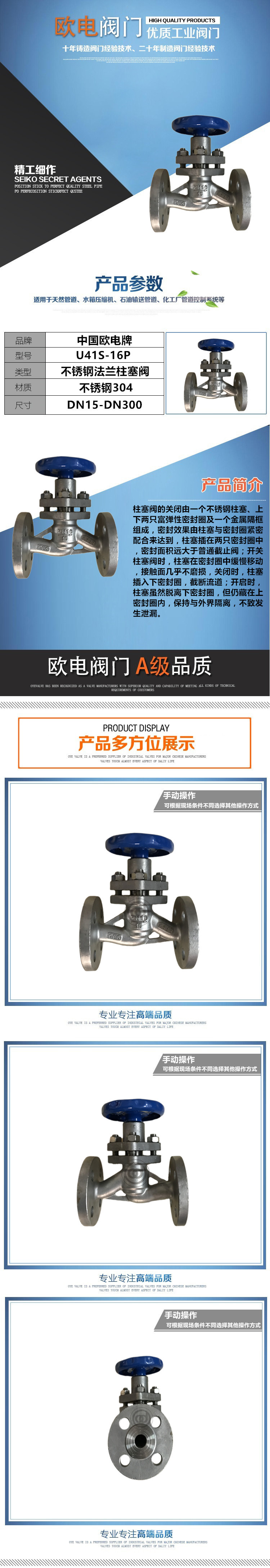

产品详情：不锈钢柱塞阀
阀由阀体，阀盖，阀杆，柱塞，孔架，密封圈，手轮等构件构成，当手轮旋转时，阀杆带动柱塞在中间开展上下往复运动孔框架的开口以完成阀的打开和关闭功用。柱塞和阀中的密封环之间采用过盈配合。通过调节压盖中的法兰螺栓，将密封环压缩产生的侧向力与阀体的孔表面和柱塞密封在一起，从而保证了阀的密封性，防范了内部和外部泄漏，并且同时开阀力矩小，可迅速启闭，与截止阀相比之下，柱塞阀寿命更长，操作省力，但调节路程比截止阀更长，因此节流比截止阀更难操纵，两者都不适当对调节有明确要求的地方。
柱塞阀的关闭由一个不锈钢柱塞，两个上下弹性密封环和一个金属隔板构成。通过柱塞和密封环的紧密配合来实现密封功效。柱塞插入两个密封环中，密封面积比平常截止阀大得多。当打开和关闭柱塞阀时，柱塞在密封环中缓慢移动，接触面几乎不损坏。关闭时，将柱塞插入下密封环以切断流路；打开时，柱塞与下密封环分离，但仍隐匿在上密封环中，维持与外界隔离，并防范泄漏。
由于柱塞表面采用高精度圆柱磨床加工，密封圈采用新型无毒密封材质，弹性强，耐磨性高，密封准确结实，从而延长了柱塞阀的使用寿命。
构造特性
1.螺纹连接或承插焊连接直通柱塞阀
1.亚军：直通
2.阀体和阀盖由铸钢或铸钢制成，柱塞，阀杆和隔离环由不锈钢制成。密封环是柔性石墨或聚四氟乙烯
3.密封环和隔离环由阀体和阀盖连接螺栓，螺母和弹簧垫圈压缩
4.通过柱塞的外径和密封圈的内径实现密封
5.阀门缓慢打开和关闭
2.对焊直通柱塞阀
1.亚军：直通
2.阀体和阀盖的材质为铸钢
3.其他构造特性与序列号相同
3.法兰连接直通柱塞阀
1.亚军：直通
2.阀体和阀盖由铸钢或铸钢制成，柱塞，阀杆和隔离环由不锈钢制成。密封环是柔性石墨或聚四氟乙烯
3.密封环和隔离环由阀体和阀盖连接螺栓，螺母和弹簧垫圈压缩
4.通过柱塞的外径和密封圈的内径实现密封
5.阀门缓慢打开和关闭
four。法兰connect压力平衡直通柱塞阀
1.亚军：直通
2.阀体和阀盖是铸钢零部件：阀杆柱塞和隔离环是不锈钢；密封圈和填料是柔性石墨或聚四氟乙烯；阀杆螺母是铜合金
3.密封环和隔离环被阀体和阀盖的连接螺栓，螺母和弹簧垫圈压紧。
4.通过柱塞的外径和密封圈的内径实现密封
5.柱塞是中空的，上下腔室有通孔，阀杆与上密封套和螺母连接，以平衡柱塞上下腔室中的压力，从而节约了打开和关闭时的工作量。但是阀杆须要有上部密封和填料密封
6.阀门缓慢打开和关闭
5.截止阀柱塞阀
1.亚军：直通
2.阀体，阀盖柱塞体是铸钢；阀杆和柱塞压力环均为不锈钢；密封圈和填料是柔性石墨或聚四氟乙烯
3.阀体和柱塞密封圈均装有不锈钢衬套
4.用柱塞压环将密封圈压在柱塞体上
5.通过匹配柱塞密封环的外径和阀体衬套的内径来实现密封
6.阀体和阀盖通过螺栓连接，并采用垫圈密封。
7.阀杆密封采用填料和上部密封，通过压紧填料即可实现密封
8.阀杆螺母用以阀杆传动，通过旋转手轮可打开和关闭阀门
9.这种构造的柱塞阀打开和关闭的速度比传统的柱塞阀快
六。法兰连接双阀座压力平衡直通柱塞阀
1.流道：双端口直通
2.阀体，上阀盖和下阀盖均为铸钢件。阀杆柱塞，隔离环为不锈钢；密封圈，填料是柔性石墨或聚四氟乙烯
3.上下阀盖采用密封环和隔离环柱塞导向套，螺栓，螺母和弹簧垫圈被压缩在阀体内
4.柱塞可以在上下密封环和导套中上下移动。导套上设有压力平衡孔，中压可通过小孔进入导套下腔，通过柱塞的双密封面和阀体内的双密封圈实现密封
5.该阀是双座密封柱塞阀，可以通过更大的流量。由于柱塞较短，因此打开和关闭速度比传统的柱塞阀大。
6.阀杆密封采用上部密封和填料，可通过压紧填料压盖来密封阀杆
7.阀杆螺母镶嵌在上阀盖上，旋转手轮可驱动柱塞阀打开和关闭。
七个内螺纹连接直角柱塞阀
赛跑者：直角
8.法兰连接直角柱塞阀
赛跑者：直角
九。法兰连接压力平衡直角柱塞阀
赛跑者：直角
