商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号Q347W-16P
- 材质不锈钢
- 驱动方式手动
- 连接形式法兰
- 压力环境常压
- 外形尺寸50-500mm
- 适用介质水、蒸汽、油品等
- 加工定制否
- 标准国标
- 流动方向双向
- 外形大型
- 类型(通道位置)直通式
- 公称通径50-500mm
- 产地温州市龙湾区
- 货号ODQ347W-16P
- 3C阀门类别工业
- 工作温度常温
- 作用对象水
- 是否跨境货源否
- 厂家欧电集团
产品简介：

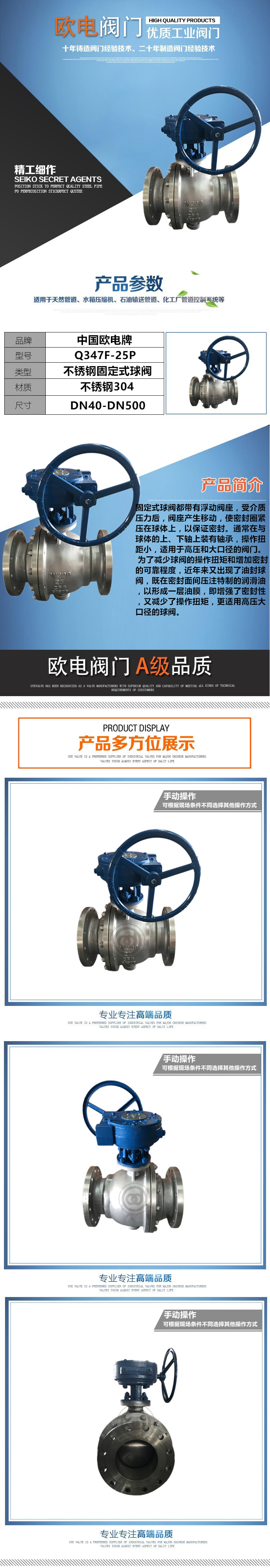

产品详情：固定球阀
固定球阀配有浮动阀座。在介质加压后，阀座将移动，使密封圈紧紧地压在球体上以确保密封。轴承一般而言安装在球的上下轴上，操作扭矩小，适用于高压和大压力为了减少球阀的操作扭矩并提高密封的可靠性，近年来出现了油封球阀。在密封面之间注入特别的润滑油以形成油膜，从而加强密封性能并下降操作扭矩。，更适用于高压和大直径的球阀。
涡轮固定式软密封球阀实际型号为：
q347f-10；q347f-16；q347f-25；q347f-40；q347f-64；Q347F-100;
q347f-10c；q347f-16c；q347f-25c；q347f-40c；q347f-64c；q347f-100c;
-阀体材质：铸钢wcb;
q347f-10p;q347f-16p;q347f-25p；q347f-40p;q347f-64p;q347f-100p;
-阀体材质：不锈钢304;
q347f-10r;q347f-16r;q347f-25r;q347f-40r;q347f-64r;q347f-100r;
-阀体材料：不锈钢316;
Q347F模特儿代表：
阀门类型代号：“q”表示球阀；
传动形式代码：“3”表示涡轮；
连接形式代号：“4”表示法兰类型；
结构代码：“7”表示固定类型；
密封表面材料代码：“f”表示聚四氟乙烯；
概述：
固定球阀是下一代高性能球阀，适用于远距离管道和一般工业管道。设计中特别考虑了其强度，安全性和严苛的环境耐受性，适用于各种腐蚀性和非腐蚀性介质。与浮动球阀相比之下，工作时由流体压力产生的作用力球上的气门全部传送到轴承，并且球不会移动到气门座，因此气门座不会背负过大的压力，因此固定式球阀的扭矩小，气门变形阀座小，密封性能安定，用到寿命长。它适用于高压和大直径场合。Q47F固定式球阀高级弹簧预座组件，具备自紧特点，可实现上游密封。每个阀都有两个阀座，可以在每个方向上密封，因此该安装没有流向限制，并且是双向的。
固定球阀该阀具备两件式和三件式阀体结构。中法兰通过螺栓连接，密封圈由嵌入在不锈钢环中的聚四氟乙烯增进。钢环后面没有弹簧，以确保阀座坚固地连接到球上。维持密封。上下阀杆上没有PTFE轴承，可减少摩擦并节省劳力。小轴底部没有调节片以确保球和密封圈的连接位置。直径：阀的流孔与管道的内径相同，因此可以清洗管道。
固定球阀的特性：
（1）节省劳力：滚珠由上下轴承支撑，减少了摩檫（是提）扫除了因输入压力促进滚珠和密封座而形成的极大密封载荷所造成的过大扭矩。可靠的密封：PTFE弹性材料的密封环嵌入在不锈钢阀座中。金属阀座的末端没有弹簧，以确保密封圈有足够的预紧力。在采用中阀门的密封面磨损时，阀门在弹簧的作用下继续，以确保不错的密封性能。
（2）省力操作：球体由上下轴承支撑，Q347F涡轮固定式软密封球阀减摩檫（是提）扫除了由进口压力促进球体和密封圈所形成的极大密封载荷所造成的过大扭矩。密封座。
（3）当阀腔内停滞不前介质的压力异常上升并超过弹簧的预紧力时，阀座从球体退缩，达到自动泄压的功效，泄压后阀座自动复位。
（4）防火结构：为以防骤热或火烧毁聚四氟乙烯密封圈并造成大的泄漏，这会引起火警，在球体和阀座之间设立了一个防火密封圈。当密封圈在弹力效用下燃烧时，阀座密封圈很快推向球体，形成金属对金属的密封，兼具一定的密封效用。耐火测试相符AP1 6FA和AP1 607规范的要求。
（5）排水管路：阀体的上下两侧均设有排水孔，以检验阀座是不是泄漏。在工作期间，当阀门全然开启或全然关闭时，中间腔中的压力会获释。，填料可以直接更换：中间腔中的渗余物可以排出，减少了介质对阀门的污染。
（6）普遍用以食品，医药，原油，化工，天然气，钢材，环保，造纸等运输管道中介质的切割或周而复始。还可以向其中注入相应的清洁剂或润滑剂主要性能基准：公称压力PN常温最大工作压力外壳测试压力气封测试压力高压密封测试压力
（7）该阀设计有辅助阀座紧急密封系统。一旦密封件由于紧急情况而破坏或无法密封，就可以通过辅助密封系统将相应的密封剂注入密封表面来整修密封表面，以实现紧急密封。当输送的介质变脏或涵盖少量微粒时，为了保障密封表面并确保可靠的密封，可以向装置注入相应的清洁剂或润滑剂以整洁密封表面。
