商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌欧电阀门
- 型号Q641F-64RL
- 材质不锈钢
- 驱动方式气动
- 连接形式法兰
- 压力环境常压
- 外形尺寸15-300mm
- 适用介质液氮、液化天然气等
- 加工定制否
- 标准国标
- 流动方向双向
- 外形大型
- 类型(通道位置)直通式
- 公称通径15-300mm
- 产地温州市龙湾区
- 货号ODQ641F-64RL
- 3C阀门类别工业
- 工作温度常温
- 作用对象泵
- 是否跨境货源否
- 厂家欧电集团
产品简介：

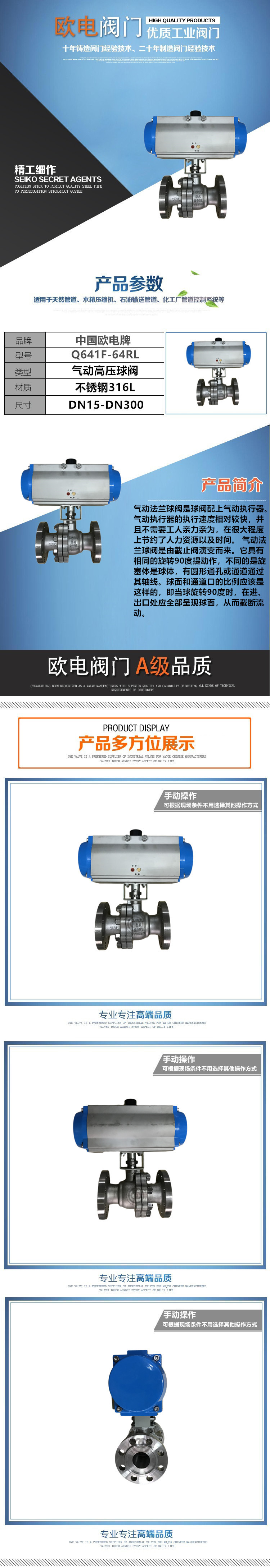

产品详情：气动球阀
气动球阀是一种球阀，气动执行器。@@@的执行速度相对较快，不需要工友自己下手，大大节约了人力资源和时间。气动执行器球阀是由截止阀具备相同的90度提升效用，不同之处是气动法兰是一个具圆形通孔或通道越过其轴线的圆球，球形表面与通道开口的比率应为球旋转90度，它应当在入口和出口处显示一个球形表面，从而切断流量。
气动球阀手册
范围和组成
适用范围：本手册适用于两边连接法兰的电动（或气动）球阀。
组成：它由电动（或气动）执行器（20）和球阀主体部分组成，该球阀主体部分通过支架（18）和连接轴（17）连接。
使用限制
温度和压力极限
l铭牌上显示了在zui大和zui小工作温度下球阀容许的zui大工作压力。
l使用PTFE或RTFE阀座和密封件，工作温度应在-290c至2000c之间。其他种类的阀座和密封件的工作温度应由KI厂检验。
阀的l公称压力等级（pn）表示常温下阀的zuibig工作压力。（例如：pn4.0，表示工作温度为-290c〜380c时zui，工作压力为40Bar（4.0mpa））。
l有关电子或气动执行机构的注意事项，请参考其相应的手册。
安装
1）。取下法兰两侧的保护盖，并在阀门全然打开的状况下进行冲洗和洁净。
2）。在安装之前，请按照规定的信号（电动或气动）对整机进行测试（以以防运输引起的振动并影响性能），然后在通过测试后将其在线安装（根据电动执行器电路图进行接线））。
3）在打算连接管道之前，冲洗并扫除管道中残存的杂质（这些物质可能会损坏阀座和球）。
4）在安装过程中，请勿将阀门的执行部门部分用作提升点，以免损坏执行部门和附件。
5）这种阀门应沿管道的水准或垂直方向安装。
6）。安装点附近的管道不应下垂或经受外力。管道支架或支架可用于扫除管道错误。
7）与管道连接后，请以规定的扭矩将法兰连接螺栓交叉锁定。
4.操作与使用
1）。在操作之前，请保证已冲洗管道和阀门。
2）阀门的操作根据执行器的输入信号驱动阀杆完成旋转：正向旋转1/4圈（900）时阀关闭;反向旋转1/4圈时阀关闭（900），阀门打开。
3）当执行器的方向指示箭头与管道平行时，阀门打开；当指示箭头垂直于管道时，阀门关闭。
服务
使用寿命长和免维护期将取决以下因素：正常工作条件，维持和谐的温度/压力比以及合理的腐蚀数据
气动三片式球阀分类和特征
o型球阀使用浮动构造，球芯精细铸造，表面镀硬铬，阀座由气动球阀加强材质制成，@@@@@@@@@@@@流道口与管径相同，流量极小，流阻极小，关闭时无泄漏，一般用作开关阀，特别适用于高粘度，纤维-含粒状介质；v型球阀使用固定构造，在球芯上开有v型切口，可实现比例调节，流量特点类似等于。
根据处理装置的不同，可以选项气动或电动执行部门分别形成气动球阀和电动球阀。为了实现气动球阀的比例调节，需要阀门定位器，而电动球阀则需要进行比例调节须选电子式电动执行机构或伺服放大器等。
从材料上看，可分成：碳钢球阀，不锈钢304球阀，316球阀和铜球阀
在应用方面，可分成：高压球阀和低压球阀
高压气动球阀：主要用于原油，天然气，液压油，工程机器等行业
低压气动球阀：主要用于非腐蚀性管道，例如以水为介质！
